rj45连接线接头的结构图介绍
来源：rj45连接线接头的结构图 发布时间：2017-04-06 点击量：3568
rj45连接线接头的生产制作也好，设备链接也好，要想让设备正常工作，那对rj45连接线接头的结构就应该要有比较好的了解，同时熟知rj45连接线顺序和作用，这羊才能让设备正常工作。

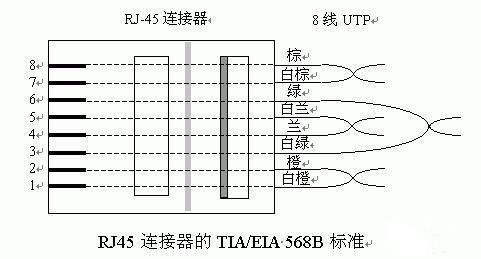

rj45连接线接头的结构图如下：
一、PC连路由器或HUB （电脑连接上网设备）
A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）
A端：(568A)： 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
这是两种设备常见的rj45连接线接头的结构图以及排线方式，希望对有需要的朋友有所帮助。
