常规电线的种类有哪些

来源:   发布时间:2019-04-09   点击量:172

芯线类型

成品线缆的组成是非常多样式的体现在市场上,有的是符合协会的标准结构,有的是按照客户的特殊要求,但是不管怎样的要求和需要,线缆的组成和结构都取决于终端接口的类型,也就是与连接器接口匹配的问题,如UL规范就已经拟定啦很多规格,如UL1007,UL1015,此种1开头的就主要是电子线,或2725,20276,此种2开抬头的主要是多芯线组合,或3385,3386,此种3开头的多为无卤要求的芯线,还有很多,比如4开头等,这些单芯线本身就是一种线缆,同时也可以组成其它成品线缆的个体结构之一,UL对这些单芯线依据申请厂商的的申请条件,作了各个方面的规定,如线种、电压及温度等级、导体材质及规格、绝缘体及外被的材质、绝缘体和外被的厚度、有无屏蔽、需要作哪些项目的物理测试等等.

线缆的类别

目前UL系列的类别主要有AWM(Appliance Wiring Material:设备用綫)的文件号;主要应用在电子线上面的规格设计,其次是CL2 (PowerLimited Circuit Cable:功率限制电路用线)的文件号;   主要应用在一些阻燃等级较高的复合线缆,其次是通信线缆的CM (Communication Cable:通信电缆)的文件号.(具体涉及UL的分享目前作者制作中,稍后分享细节).

如果以线材的结构和用途来分,目前市场上各家生产的消费类线缆主要分为DVI线、USB线、IEEE 1394线、同轴线、SCSI线、IEEE 1284线、单芯或对绞型计算机用线、ATA 150线、电话线、网络线及杂规线等,今天分享的第九课,我们主要介绍这些线缆的基本结构及用途,为让大家更好的理解,附上线缆截面图标,下面逐一介绍:

DVI  Cable

DVI 是 ( Digital Video Interface ) 的缩写﹐称为数字视讯界面﹒它用于显示卡与显示器间之信号传输用,是液晶显示器用线。DVI其主要分为三类,分别为:

DVI-D(DVI-Digital) -- 数字信号传输,其又分两种形式:

a) DVI-D Single Link:单链接,四对分别传输R.G.B信号及时脉(Clock)信号﹔

b) DVI-D Dual Link :双链接,与单链接相比,传输两组R.G.B信号,共享1对时脉信号, 传输相当于单链接二倍的信号.

DVI-A (DVI-Analog)-- 模拟信号传输

DVI-I -- 模拟与数字信号共存传输

DVI-D的结构包括4对或7对信号线,绝缘体为发泡聚乙烯FM-PE,中间加地线,再以铝箔、麦拉包覆,我公司常规颜色为“棕*白、红*白、绿*白、蓝*白”,还包括一对非屏蔽绞线,用于控制屏幕上下和左右移动,以及3芯电源线.

DVI-A的结构是用RGB同轴线作为信号传输的桥梁,绝缘体为发泡聚乙烯FM-PE,颜色为“红、绿或灰、蓝”,其余的和DVI-D的基本相同.

DVI-I的结构就是DVI-D和 DVI-A的合成,它们的结构分别如下:

IEEE1394 Cable

IEEE 1394a 计算机多媒体用线

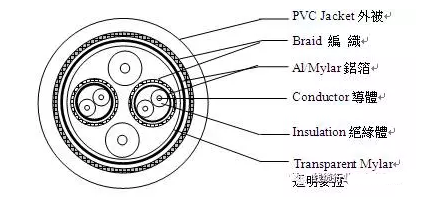

结构由两对信号线(红*绿、蓝*橙)和两根电源线(黑、白)组成,也有的规格不用电源线﹔信号线绝缘体为发泡PE,都用铝箔及镀锡铜线编织隔离,总包覆为麦拉、铝箔加编织。它是一种高频传输用线,主要用在视频、数字相机、数字电器、彩色扫描仪等,其结构如下:


IEEE1394b 计算机多媒体用线

结构上和a版不同就是在信号对线旁加了两根地线,还有就是包覆有异,b版的信号线对包覆为铝箔、麦拉,没有编织。在电气特性方面,b版的衰减要求提高了很多,传输的速率也比a 版的要快的多,它的结构如下:

Coaxial Cable 同轴线


同轴线在我公司的生产也是相当大的一部分,我们把它分为四部分介绍,第一部分是采用MIL-C-17F(美国军方标准)的RG型高频同轴线缆,第二部分是采用JIS(日本工业标准)规格的同轴线缆,第三部分是RGB同轴线,最后第四部分就是一般的单芯同轴线缆.

RG Cable  高频同轴线缆

定义: 同轴电缆,包含两个同心轴导体, 两导体之间以适当之介质分隔开, 外导体通常是接地电位, 其作用是使通过中心导体之电流有一条回路, 防止电缆能量之辐射, 外导体通常是编织或用金属被覆,绝缘体是PE或FM-PE,FEP. 如RG58、RG316、RG179等,一般结构如下图:

高频同轴线缆必须具有高速性、长距离性及低漏性, 除此之外隔离效果需符合FCC RFI/EMI之要求,采用低烟无毒材料以符合高密度线及防火效果之要求。它适用于传输系统及信号控制系统,如高频机器之连接线、内部配线、天线馈线、载波信道用线及给电线.

JIS规格同轴线缆

JIS规格同轴线缆适用于传输系统及信号控制系统或是高频机器之接续或内部配线,绝缘体是PE,可依客户要求加上铝箔纵包隔离,编织屏蔽。它的品名有3C-2V CS、2.5C-2V等。以下就是其结构图及品名记号的解释:


同轴线缆

RGB是红(Red)、绿(Green)或灰(Gray)、蓝(Blue)三种颜色英文缩写首个字母的组合,也称Monitor Cable 显示器用线,是专门用于计算机屏幕的连接线。单芯同轴线的绝缘体是发泡PE,特性阻抗在10MHz时要求为75±5Ω﹔表面一般做成齿状,结构图如下

一般同轴线缆也称单芯隔离线缆,是指如1185同轴线、1354同轴线同轴线、1365同轴线、1792同轴线等,它们都是UL AWM 型号的单芯线,这些单芯的线同时也是构成其它复合线缆的基本单元之一,如RGB里的单芯同轴线.

SCSI小型计算器系统用电缆系列

SCSI(Small computer systemsinterface)线缆符合SCIS协会标准,SCSI是小型计算器系统的界面。目前我公司生产的SCSI线有25对和34对,绝缘体用FM-PE. 根据其多线对、低衰减、大容量等特点,广泛应用于高速打印机、多接口数字传输界面等小型计算器接口设备.

IEEE 1284 Cable 列表机用线

IEEE 1284 列表机用线标准规格为18P对绞线,用聚丙烯(PP)绝缘,各对线集合后PP膜纵包,再加上铝箔、镀锡铜线85%以上遮蔽率编织屏蔽。它用于列表机的连接.

单芯或对绞型计算机用线

顾名思义,这是单芯线或对绞线组成的线缆。依据它们结构的差异性和用途的不同可以将它们分为以下几个部分来说明:

Scanner Cable (UL20276)  扫描仪用线

由12对之对绞线及1芯单芯线(即12对半)构成,导体为28AWG镀锡绞铜线,绝缘体是PP. 应用于扫描仪连接用线.

 ComputerCable (UL2464)  单、双层遮蔽计算机线

 单芯型计算机线,芯线为UL1061,数据传输电缆,应用于广播, 视听器具, 仪器, 计算机线,符合EIA RS-232国际电工规范.

对绞型计算机线,芯线为UL1061,数据传输电缆,应用于广播、视听器具、仪器、计算机线,符合EIA RS-232国际电工规范.


Computer Cable (UL2960)   双层遮蔽计算机线

对绞型计算机线,芯线绝缘体为PP,数据传输电缆。应用于广播、视听器具、仪器、计算机线,符合EIA RS-232国际电工规范.

SerialATA Cable   串行ATA线缆

SerialATA 是“Serial Advanced Technology Attachment(串行先进技术配件)”的缩写,是一种串行通讯协议,有两对信号线,分别用来传输双向数据数据,另可配置15PIN的电源线可提供3V、5V及12V的电源或使用其它电源。信号对线用发泡PE绝缘体,铝箔屏蔽,另外还有四根地线。它主要用在连接PC和硬盘,常见的结构外形如下:

LAN Cable 区域网络线

区域网络线有22AWG和24AWG的,网络线缆主要是以四对线为主,用高密度PE绝缘,常规颜色分别“蓝*白/蓝、橙*白/橙、绿*白/绿、棕*白/棕”,有CAT3、CAT4、CAT5、CAT5e、CAT6这些线材,导体分单铜和绞铜的,包括有屏蔽的(FTP、SFTP)和无屏蔽(UTP)的,区域网络线支持多种布线结构和多种传输媒体,如话音、数字、电文、图像、视频通信等局域网络环境, 用于高速率、大容量如多媒体的综合业务、 数据通信网络智能化大楼中

.

TelephoneCord 电话线

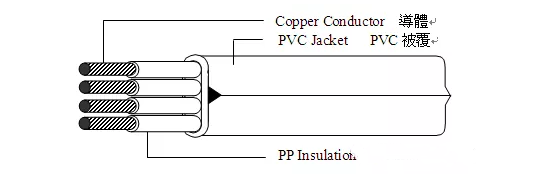

电话线相信大家都很熟悉了,一般是扁平线,芯线数为2到10芯,聚丙烯PP绝缘,用于电子设备电话直线和卷线.

USB  Cable

USB是Universal SerialBus Cable 的缩写,意思是通用串行总线架构线缆,其主要用于监视器和声音的输入/输出系统、键盘、鼠标、调制解调器及打印机等。依版本分为USB1.0版、USB1.1版和USB2.0版,USB3.0版本,USB3.1版本及即将在下半年发布的USB3.2版本,USB2.0的结构是相同的,不同是它们的传输速度及电气特性的要求,总的说来就是版本越高传输速度越快,电气特性要求就越严格,USB的结构包括一对信号线(绿、白)和两根电源线(红、黑) ,总屏蔽为铝箔和编织,结构图如下

HDMI  Cable

最早的 HDMI 版本,2002 年 12 月推出1.0版本,可说是专为当年的 Blu-ray 等全高清软件而设,其最大特点是同时整合了影像和音频传输,比起电脑上的 DVI、DisplayPort 纯影像传输介面,更加适合影音器材使用,HDMI 1.0 已经支持 DVD 及 Blu-ray 视讯,最高频宽达到 4.95 Gbps,当中 3.96 Gbps 用作传输视频流,可以支持 1080/60p 或者 UXGA 解析度;音频方面支持 8 声道的 LPCM 24bit/192kHz,换言之已经播到多声道 Hi-Res,在同期的线缆规格对比,实属相当之强.现在已经升级更新到HDMI2.1版本.后面版本的变更主要在设计参数上面,线材结构没有做变更!
